Hansheng Automation (Dongguan) Co., Ltd. adalah salah satu produsen dan pemasok pengindeks putar multi-stasiun tetap yang paling berpengalaman di Tiongkok. Jika Anda ingin menggunakan pengindeks putar multi-stasiun tetap yang-efektif-berbiaya grosir dalam jumlah besar buatan China, selamat datang untuk mendapatkan daftar harga dan penawaran harga dari pabrik kami. Juga, layanan yang disesuaikan dan layanan OEM&ODM tersedia.
Produsen teknik presisi terkemuka Hansheng Automation menyediakan banyak pilihan barang premium seperti penggerak harmonik, meja putar berongga, pengindeks cam, dan gearbox planetary.
Layanan permesinan dan pembuatan roda gigi CNC khusus kami dimaksudkan untuk memenuhi kebutuhan khusus pelanggan kami di seluruh dunia. Keahlian penelitian, pengembangan, dan produksi yang kuat dikombinasikan dengan dedikasi kami terhadap desain yang disesuaikan membantu kami memberikan ide-ide kreatif yang mendorong kinerja dan efisiensi di berbagai sektor.

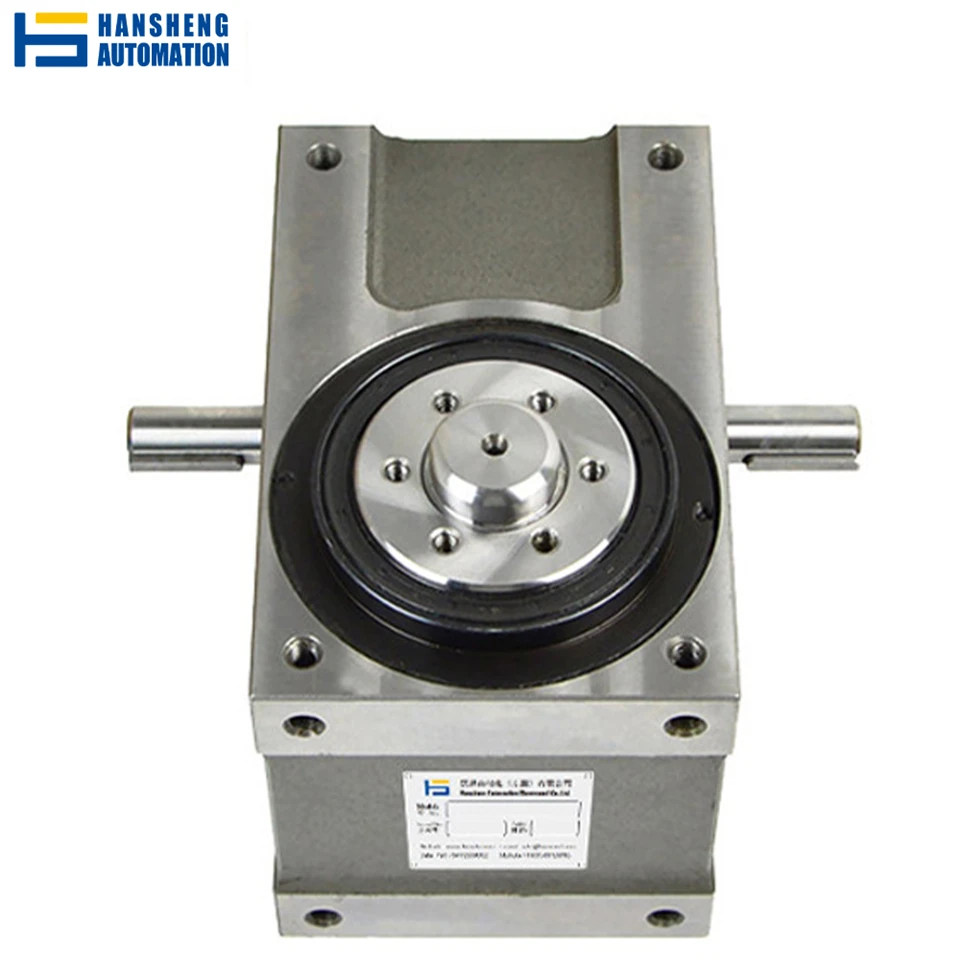

Apa yang dimaksud dengan Pengindeks Rotary Multi{0}}stasiun Tetap
Perangkat mekanis yang digunakan untuk mengontrol beberapa stasiun secara tepat guna menjalankan operasi secara bergantian adalah pengindeks putar multi-stasiun tetap. Konstruksi dasarnya terdiri dari mekanisme pengindeksan, banyak stasiun tetap, dan pelat pengindeksan putar. Mekanisme pengindeksan mengontrol setiap stasiun untuk berhenti secara tepat pada sudut tertentu, sehingga menyelesaikan tugas seperti pemrosesan, perakitan, atau inspeksi. Konsep pengoperasiannya adalah memutar pelat pengindeksan melalui sistem penggerak. Diterapkan secara luas dalam pemrosesan presisi, perakitan, dan inspeksi, sistem ini cocok untuk lini produksi otomatis multi-stasiun dan dapat meningkatkan efisiensi tenaga kerja dan akurasi produksi.
Sebagai produsen tabel pengindeksan cam profesional. Kami menyediakan layanan{1}terpadu satu atap. Tipe lengkap ada 8 model yaitu Model DS Shaft, DF Flange Shaft, DE Flange Shaft Model, DT Table Model, DA Ultra-thin Table Model, DSU Flange Lifting Model, DFN Flange Shaft Lifting Model, PU Paradex Model.Kami dapat menyesuaikan tabel pengindeksan cam sesuai dengan kebutuhan pelanggan yang berbeda, dapat memilih Panasonic, Delta, dan merek motor lainnya.
Karena banyaknya model di setiap seri produk, gambar produk model tertentu dan parameter teknis akan dipilih untuk setiap seri produk yang ditunjukkan di bawah ini.
Model Poros DS
Biasanya digunakan dalam otomatisasi dan pemesinan presisi, pengindeks putar poros DS adalah jenis mekanisme pengindeksan yang digerakkan oleh poros. Konstruksinya terdiri dari poros penggerak, pelat pengindeksan, mekanisme penentuan posisi dan sistem pendukung. Mekanisme penentuan posisi menjamin bahwa setiap stasiun tetap berada pada posisi yang tepat, yang sesuai untuk pengoperasian beberapa stasiun secara intermiten. Konsep pengoperasiannya adalah menyuplai daya melalui poros penggerak agar pelat pengindeksan berputar secara akurat tergantung pada sudut yang telah ditentukan. Sering digunakan dalam permesinan, jalur perakitan, dan peralatan pengujian, sistem ini menawarkan akurasi tinggi, reaksi balik minimum, dan stabilitas.
Poros Flensa DF
Umumnya digunakan di jalur produksi otomatis dan pemesinan presisi, pengindeks putar poros flensa DF adalah alat pengindeksan presisi yang menggabungkan penggerak flensa dan poros. Konstruksinya terdiri dari antarmuka flensa, poros penggerak, pelat pengindeksan, perangkat pemosisian, dan sistem pendukung. Mentransmisikan daya melalui poros penggerak untuk menggerakkan pelat pengindeksan agar berputar adalah konsep kerjanya; juga menjamin penghentian stasiun secara tepat melalui mekanisme penentuan posisi. Cocok untuk pengoperasian intermiten di beberapa stasiun, dengan presisi, stabilitas, dan kapasitas beban yang tinggi, banyak digunakan dalam perakitan, pemrosesan dan pengujian serta industri lainnya, antarmuka flensa membuatnya lebih nyaman untuk dihubungkan dengan motor atau peralatan lainnya.
Model Poros Flange DE
Sesuai untuk otomatisasi dan pemesinan presisi, pengindeks putar poros flensa DE adalah-perangkat kontrol pengindeksan presisi tinggi yang menggabungkan desain antarmuka flensa dan poros penggerak. Konstruksinya terdiri dari antarmuka flensa, poros penggerak, pelat pengindeksan, mekanisme pengindeksan, dan rakitan pendukung. Mekanisme pengindeksan mengontrol stasiun agar tetap tepat pada sudut yang ditentukan; konsep pengoperasiannya adalah mengirimkan daya melalui poros penggerak untuk memutar pelat pengindeksan. Banyak digunakan dalam perakitan, pemrosesan, pengujian, dan acara lainnya yang memerlukan-pemosisian presisi tinggi, antarmuka flensa menawarkan sambungan motor yang mudah, cocok untuk operasi intermiten multi-stasiun.
Model Tabel DT
Sebagian besar digunakan dalam produksi otomatis dan pemesinan presisi, pengindeks putar desktop DT adalah alat untuk pengindeksan dan penempatan yang tepat. Konstruksinya terdiri dari sistem penggerak, platform pendukung, pelat pengindeksan putar, dan mekanisme penentuan posisi. Mekanisme penentuan posisi menjamin bahwa setiap stasiun tetap berada pada sudut tertentu sementara prinsip pengoperasiannya adalah menggerakkan pelat pengindeksan untuk berputar melalui motor. Dukungan stabil yang ditawarkan oleh desain desktop cocok untuk operasi intermiten multi-stasiun dan dapat berjalan di lingkungan dengan beban berat dan tuntutan presisi tinggi. Ini sering digunakan dalam peralatan pengujian, proses peralatan mesin, dan jalur perakitan.
DA Ultra-Model Tabel tipis
Desain ringkas diadopsi oleh pengindeks putar meja ultra-tipis DA menggunakan pelat pengindeksan ultra-tipis, sistem penggerak, dan mekanisme pemosisian. Mekanisme penentuan posisi menjamin bahwa setiap stasiun berhenti secara tepat; motor menggerakkan pelat pengindeksan untuk berputar. Diterapkan dalam pemrosesan presisi dan jalur produksi otomatis, struktur ultra-tipisnya cocok untuk mereka yang memiliki ruang terbatas.
Model Paradeks PU
Mekanisme pengindeksan-presisi tinggi yang digunakan dalam pengindeks putar PU Paradex menggerakkan pelat pengindeksan untuk berputar melalui sistem penggerak. Cocok untuk penggunaan dengan beban tinggi dan persyaratan presisi tinggi karena konstruksinya yang kecil dan posisinya yang tepat. Diterapkan secara luas pada peralatan otomasi, konsep kerjanya adalah mengatur putaran dan penghentian pelat pengindeksan secara tepat menggunakan motor penggerak.
Parameter teknis inti
| Barang | Rentang Parameter |
|---|---|
| Jumlah stasiun standar | 6/8/12/16 stasiun (Dapat disesuaikan untuk 3-24 stasiun) |
| Akurasi posisi | ±30 detik busur |
| Kecepatan putaran maksimum | 6 stasiun: 200rpm; 16 stasiun: 150rpm (Kecepatan sedikit berkurang seiring bertambahnya jumlah stasiun) |
| Beban aksial | Kurang dari atau sama dengan 500kg |
| Beban radial | Kurang dari atau sama dengan 300kg |
| Sudut stasiun | Standar 60 derajat /45 derajat /30 derajat (Dapat disesuaikan sesuai dengan kebutuhan proses) |
| Bahan tubuh | Penempaan baja 45#, permukaan bubungan padam (HRC58-62) |
| Kelas perlindungan | IP54 (tahan debu dan percikan air) |
Panduan Seleksi
Memilih pengindeks yang tepat bergantung pada penyiapan multi-stasiun spesifik Anda. Inilah perbedaan penerapan seri kami.
Seri DS (Model Poros)
Seri ini cocok untuk penggerak tidak langsung. Jika sistem multi-stasiun Anda menggunakan penggerak rantai, ban berjalan, atau transmisi roda gigi untuk menghubungkan beberapa stasiun, seri DS dengan keluaran porosnya adalah pilihan yang paling serbaguna.
01
Seri DF (Model Flensa)
Seri ini Dirancang untuk pemasangan langsung meja putar. Output flensa menawarkan kekakuan yang unggul, menjadikannya yang terbaik untuk dial 4 hingga 8-stasiun yang membawa perlengkapan berat atau menjalani pemrosesan bertekanan tinggi.
02
Seri DT (Model Meja)
Dengan permukaannya yang datar dan tidak-berayun, seri DT sangat cocok untuk perakitan komponen elektronik atau mesin inspeksi optik yang memerlukan profil rendah.
03
Seri DA (Platform Sangat Tipis)
Jika desain alat berat Anda memiliki batasan ketinggian yang ketat, seri ini dapat mencapai akurasi posisi yang sama dalam ruang terbatas.
04
Seri PU (Poros Paralel)
Biasanya digunakan untuk mekanisme mengangkat atau melangkah balok. Jika skenario aplikasi Anda sebagian besar adalah transmisi multi stasiun linier, maka seri PU adalah produk yang patut dipertimbangkan.
05
Pertanyaan Umum
T: Bisakah nanti sudut stasiun pada pengindeks multi-stasiun diubah?
J: Tidak. Selama pembuatan, sudut stasiun tetap ditentukan (misalnya, 60 derajat /45 derajat ). Untuk melakukan perubahan, Anda harus kembali ke pabrik untuk-pemrosesan kamera ulang. Kami menyarankan untuk memeriksa sudut terlebih dahulu berdasarkan kebutuhan proses.
Q: Berapa banyak stasiun yang dapat diubah paling banyak?
J: Standar ini mengizinkan 3 hingga 24 stasiun. Untuk lebih dari 24 stasiun, kapasitas muatan harus diperiksa (semakin banyak stasiun, semakin sedikit kapasitas muatan per stasiun, yang perlu diketahui oleh staf teknis kami).
Q: Apa bedanya dengan meja putar biasa?
J: Pengindeks multi-stasiun tetap memiliki fitur sistem penggerak cam bawaan yang dapat dihubungkan langsung ke motor servo untuk rotasi intermiten. Artinya, tidak diperlukan unit penggerak terpisah. Karena memerlukan unit penggerak terpisah dan memiliki presisi rendah (kesalahan lebih besar dari atau sama dengan 0,1 mm), meja putar biasa hanya cocok untuk-tugas dengan presisi rendah.
T: Tindakan keselamatan apa yang harus dilakukan selama pemeliharaan? Setiap 1000 jam, gunakan gemuk-suhu tinggi (NLGI Kelas 2) di tempat yang bersentuhan dengan cam dan roller.
A: Agar tidak menempel, bersihkan permukaan tempat kerja seminggu sekali.
Jangan melampaui beban terukur (baca lembar data untuk informasi lebih lanjut). Kelebihan beban akan membuat kamera lebih cepat aus.
