Seng-Aluminium Komposit vs Hot-Dip Galvanizing: Lapisan Anti Karat Mana untuk Logam yang Tahan Lebih Lama?

Komponen baja CNC presisi yang tidak dirawat pasti akan berkarat seiring waktu-korosi permukaan pada antarmuka berpasangan dan lapisan terkelupas di dekat lubang berulir. Pelapis galvanis standar dapat digunakan untuk baja struktural seperti jembatan atau rak, namun tidak untuk komponen transmisi yang bertoleransi ketat dan berpresisi tinggi. Di bawah ini adalah uraian singkat tentang keunggulan-lapisan anti karat dan kelemahannya.

Pelapis komposit seng-aluminium, sering disebut sebagai pelapis serpihan seng - adalah sistem perawatan permukaan non-elektrolitik yang dibangun di sekitar suspensi serpihan seng dan aluminium yang tersebar dalam pengikat anorganik atau organik. Setelah proses curing, serpihan membentuk lapisan film pipih yang padat dan tumpang tindih dengan ketebalan 8–15 μm.

Lapisan ini memberikan perlindungan melalui dua mekanisme simultan:

Perlindungan penghalang fisik

Matriks sealant mengisi celah-mikro di antara lapisan serpihan, menghalangi kelembapan, oksigen, dan ion korosif mencapai substrat baja.

Perlindungan pengorbanan elektrokimia

Partikel seng dan aluminium bertindak sebagai anoda korban. Bahkan jika permukaan lapisan tergores, serpihan seng-aluminium di sekitarnya lebih mudah terkorosi dibandingkan logam dasar.

Yang terpenting, proses non-elektrolitik ini biasanya mengering pada suhu sekitar 200–320 derajat (bergantung pada sistem pengikatnya) - dengan aman di bawah rendaman seng cair pada lapisan galvanisasi panas-dip 450 derajat. Tidak adanya pengawetan asam dan pelapisan listrik sepenuhnya menghilangkan risiko penggetasan hidrogen, sedangkan suhu pengawetan yang moderat meminimalkan distorsi termal. Hal ini membuat lapisan ini sepenuhnya kompatibel dengan-komponen baja berkekuatan tinggi dan komponen mesin presisi-yang toleransi geometrinya tidak dapat dikompromikan.

Untuk konteks: apengindeks kameradengan akurasi ±30 detik busur atau meja putar berongga yang diarde hingga Kurang dari atau sama dengan 15 detik busur tidak dapat mentolerir ketebalan lapisan yang tidak merata sebesar 50–85 μm. Pada ukuran 8–15 μm, lapisan seng-aluminium membuat kecocokan kritis dan benang hampir tidak terpengaruh.

Bahan Utama - Serpihan Seng, Partikel Aluminium, dan Pengikat Sealant

Serpihan seng: Bahan anoda korban primer; memberikan perlindungan katodik pada tepi baja yang terbuka

Partikel aluminium: Meningkatkan kepadatan penghalang dan ketahanan oksidasi; membantu lapisan menahan suhu tinggi (hingga 200 derajat dalam pelayanan)

Pengikat sealant (silikat anorganik atau resin organik bergantung pada sistem): Mengikat lapisan serpihan, menyegel porositas-mikro, dan menentukan ketahanan kimia akhir serta kompatibilitas lapisan atas

Rasio dan ukuran partikel serpihan seng dan aluminium secara langsung memengaruhi kinerja semprotan garam - sistem yang diformulasikan dengan baik-secara konsisten mencapai 2,000+ jam dalamASTM B117pengujian semprotan garam netral.

Metode Aplikasi - Semprot, Celupkan-Putar, dan Elektroforesis

Lapisan semprot: Untuk komponen struktural besar yang tidak memungkinkan pencelupan penuh. Cakupan yang baik pada permukaan datar dan cukup rumit.

Putaran-celup (perendaman + sentrifugasi): Standar untuk-pengencang bervolume tinggi, baut, dan komponen presisi kecil. Perendaman batch yang diikuti dengan sentrifugasi memastikan ketebalan film yang konsisten pada benang dan fitur tersembunyi.

Elektroforesis (pencelupan katodik): Untuk bagian dengan geometri internal yang kompleks, rongga yang dalam, atau lubang buta di mana semprotan/pencelupan-pemutaran tidak dapat menjamin cakupan yang seragam. Melapisi endapan secara elektrokimia, mengikuti kontur bagian tanpa memperhatikan kerumitannya.

Untuk bagian logam pelapis serpihan seng dalam aplikasi presisi industri - khususnya komponen dengan saluran air internal, lubang ulir, atau sub-struktur rakitan - elektroforesis dan putaran-adalah metode yang paling umum ditentukan.

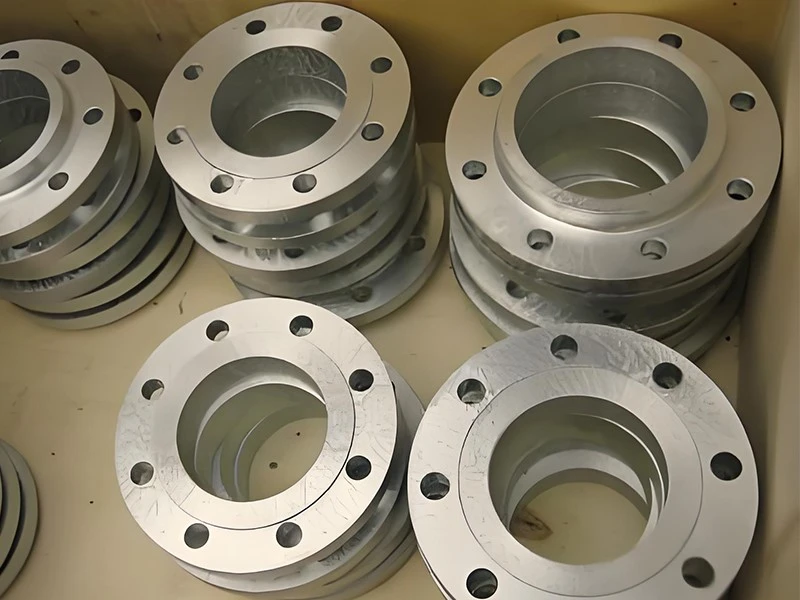

Galvanisasi hot-dip adalah salah satu metode perlindungan korosi tertua dan paling banyak digunakan dalam industri baja. Komponen baja direndam dalam rendaman seng cair pada suhu sekitar 450 derajat , memicu reaksi metalurgi yang membentuk lapisan paduan besi-lapisan-lapisan besi. Ketebalan total biasanya berkisar antara 20–85 μm.

Untuk pekerjaan struktur baja besar atau infrastruktur luar ruangan, HDG tetap menjadi-solusi hemat biaya yang menawarkan perlindungan korban yang tebal dan tahan lama. Namun, untuk komponen industri presisi, ada dua batasan yang sulit diabaikan:

Ketebalan lapisan tidak terkendali dan tidak merata

Ketebalan HDG tidak dapat ditentukan secara tepat. Seng menggenang di sudut, menetes di tepinya, dan menumpuk secara tidak merata di seluruh benang. Untuk komponen presisi yang memerlukan akurasi busur-detik (misalnya, rakitan roda gigi atau sistem penentuan posisi putar), lapisan berukuran 20–85 μm yang tidak dapat diprediksi pasti memerlukan pengerjaan ulang pasca-proses yang mahal untuk mengembalikan kesesuaian, yang sering kali membahayakan integritas lapisan.

Risiko distorsi termal dan penggetasan hidrogen

Pertama, rendaman seng 450 derajat dapat menyebabkan distorsi termal atau menurunkan sifat mekanik baja-yang diberi perlakuan panas. Kedua, pengawetan asam sebelum-perlakuan memasukkan atom hidrogen ke dalam kisi baja, sehingga menimbulkan risiko penggetasan hidrogen. Di bawah tekanan, bagian-bagian ini dapat retak tanpa peringatan.

Catatan tentang data semprotan garam: Pengujian semprotan garam netral ASTM B117 adalah tolok ukur standar untuk pelapis serpihan seng (sesuai ISO 10683). Perlu dicatat bahwa American Galvanizers Association mengakui bahwa pengujian ini tidak sepenuhnya mereplikasi-perilaku korosi nyata pada baja-galvanis hot-dip, karena kabut garam yang terus-menerus mencegah pembentukan seng karbonat - mekanisme yang bertanggung jawab atas kinerja lapangan-jangka panjang HDG.

Angka-angka di bawah mencerminkan-data uji komparatif yang direferensikan oleh industri.

Tidak ada lapisan yang unggul secara universal - pilihan bergantung sepenuhnya pada aplikasi.

Untuk struktur-luar ruangan dengan bentang besar yang ketebalan lapisannya tidak relevan, galvanisasi-panas tetap menjadi solusi yang terbukti dan berbiaya-rendah. Didukung oleh data lapangan selama puluhan tahun, kemampuannya untuk secara bebas membentuk seng karbonat di lingkungan terbuka memastikan ketahanan-dunia nyata yang tak terbantahkan.

Namun untuk komponen mesin{0}}yang presisi, logika ini terbalik. Saat permukaan yang menyatu memerlukan toleransi ±0,005 mm, atau saat mekanisme putar memerlukan akurasi sub-arc-menit, ketebalan lapisan yang tidak dapat diprediksi bukan lagi sekadar ketidaknyamanan - namun merupakan tanggung jawab yang berat. Hal ini meningkatkan biaya pengerjaan ulang, memaksa-siklus pemeriksaan ulang, dan pada akhirnya berisiko memberikan komponen yang dimensinya terganggu kepada pelanggan yang memercayai spesifikasi Anda.

Kapan Memilih Hot-Dip Galvanis

Galvanis-hotdip tetap menjadi pilihan yang sangat baik,-hemat biaya untuk-pekerjaan struktural bervolume tinggi, asalkan suku cadang Anda sesuai dengan profil tertentu.

Ini adalah keputusan yang tepat jika geometrinya sederhana dan toleransinya cukup besar sehingga variasi lapisan 20–85 μm yang tidak dapat diprediksi tidak akan menyebabkan masalah fungsional. Ia juga tumbuh subur di-instalasi luar ruangan dan terbuka di mana pembentukan alami seng karbonat dapat melakukan tugasnya untuk memberikan perlindungan-jangka panjang. Selain itu, Anda perlu memastikan suku cadang ini tidak diperuntukkan bagi pasar yang diatur oleh RoHS/REACH, kecuali Anda secara khusus mencari alternatif yang sesuai dengan pasivasi kromat standar.

Aplikasi yang umum meliputi: Menara transmisi, pagar pembatas jalan raya, rak gudang, rangka pertanian, dan perancah.

Jika komponen Anda selaras dengan profil ini, HDG menawarkan proses yang matang dan tersedia secara luas yang sulit dikalahkan dalam hal biaya unit.

Kapan Memilih Lapisan Komposit Seng-Aluminium

Untuk sebagian besar aplikasi industri presisi, keputusannya sangatlah mudah. Pelapis komposit{{1}aluminium seng menonjol sebagai pelapis-tahan karat terbaik untuk komponen logam kapan pun Anda tidak dapat berkompromi pada geometri atau integritas material.

If your parts are machined to H7/h6 fits, or if critical bore and thread dimensions must be maintained, its predictable 8–15 μm profile is the only viable zinc-based option. Furthermore, for high-strength steels (yield strength >1.000 MPa), proses non-elektrolitik ini sepenuhnya menghilangkan risiko penggetasan hidrogen yang membuat proses galvanisasi hot-dip menjadi sebuah beban. Sistem ini juga membuka jalan bagi ekspor global: karena merupakan sistem yang sepenuhnya-bebas kromium, sistem ini sepenuhnya mematuhi batasan RoHS dan REACH pada Cr⁶⁺, sekaligus mampu bertahan dalam kondisi agresif seperti lingkungan pesisir, fasilitas kimia, dan ruang-dengan kelembapan tinggi.

Catatan tentang Biaya - Hot-Dip Galvanizing vs Zinc-Aluminium Composite?

Lapisan komposit seng-aluminium memiliki biaya satuan yang lebih tinggi dibandingkan galvanisasi-panas. Yang mengubah perhitungan adalah cakupan dari apa yang sebenarnya Anda beli.

Memilih lapisan anti karat-yang tepat bukanlah keputusan akhir - melainkan keputusan produksi.

Untuk baja struktural, pekerjaan galvanisasi hotdip-dip. Untuk komponen CNC presisi - mikron, detik busur, kepatuhan UE - kesenjangan antara lapisan struktural dan lapisan yang dirancang untuk komponen presisi bergantung pada kesesuaian spesifikasi.

Lapisan komposit seng-aluminium menutup celah tersebut: 8–15 μm, 2,000+ jam semprotan garam, bebas kromium-. Ini menjaga presisi tetap utuh dan memenuhi kepatuhan tanpa pengecualian.

Di Hansheng, pelapisan bukanlah sebuah renungan. Itu bagian dari spesifikasi - yang diterapkan dengan disiplin yang sama dengan penyelesaian akhir ultra-cermin ±0,002 mm.

Jika Anda memerlukan komponen presisi yang berfungsi di lingkungan yang sulit dan memenuhi standar internasional, mari kita bahas - pelapisan, toleransi, bahan, dan semuanya.

Jelajahi lapisan anti-karat kami untuk komponen presisi CNC
